Защитные ограждающие конструкции (ЗОК) и антидроновые сетки в Домодедово — защита от БПЛА по СП 542
Дрон долетает до объекта за секунды, и активные средства не всегда успевают: РЭБ бессилен против оптоволоконных FPV и автономных аппаратов. Защитная ограждающая конструкция (ЗОК) — это последний физический рубеж, который останавливает БПЛА механически. МелданаСБ — производитель бренда ЗАСЛОН: проектируем и монтируем антидроновые сетки и несущие ЗОК в Домодедово по СП 542.1325800.2024 — от обследования до натурных испытаний.
Почему сетка без расчёта — это иллюзия защиты
- Лёгкий полипропилен «от дронов» не держит удар БПЛА с боевой частью — нужен расчёт энергии удара по СП 542
- Без проекта невозможно подтвердить отступ сетки, при котором детонация БЧ не разрушит объект
- Накидная сетка на самом здании передаёт удар на конструкции — нужна независимая ЗОК на своих опорах
- Нет расчёта класса угрозы — нет гарантии, что конструкция остановит реальный дрон вашего региона
| Документ | Что требует |
|---|---|
| ПП РФ № 258 (01.03.2024) | С 01.07.2024 прямо требует оснащения объектов средствами обнаружения, пассивной защиты и РЭБ против беспилотных воздушных, надводных и подводных аппаратов. |
| ФЗ-256 / ПП РФ № 1046 | Для объектов ТЭК в составе предприятия — категорирование и средства пресечения БПЛА. |
| СП 542.1325800.2024 | Проектирование ЗОК от БПЛА: классификация угрозы, уровни защиты, расчёт нагрузок. |
Пассивная ЗОК — прямой способ выполнить требование о «пассивной защите» из ПП № 258, не нарушая радиоэфир и работу РЭБ.
Что такое ЗОК и как она работает

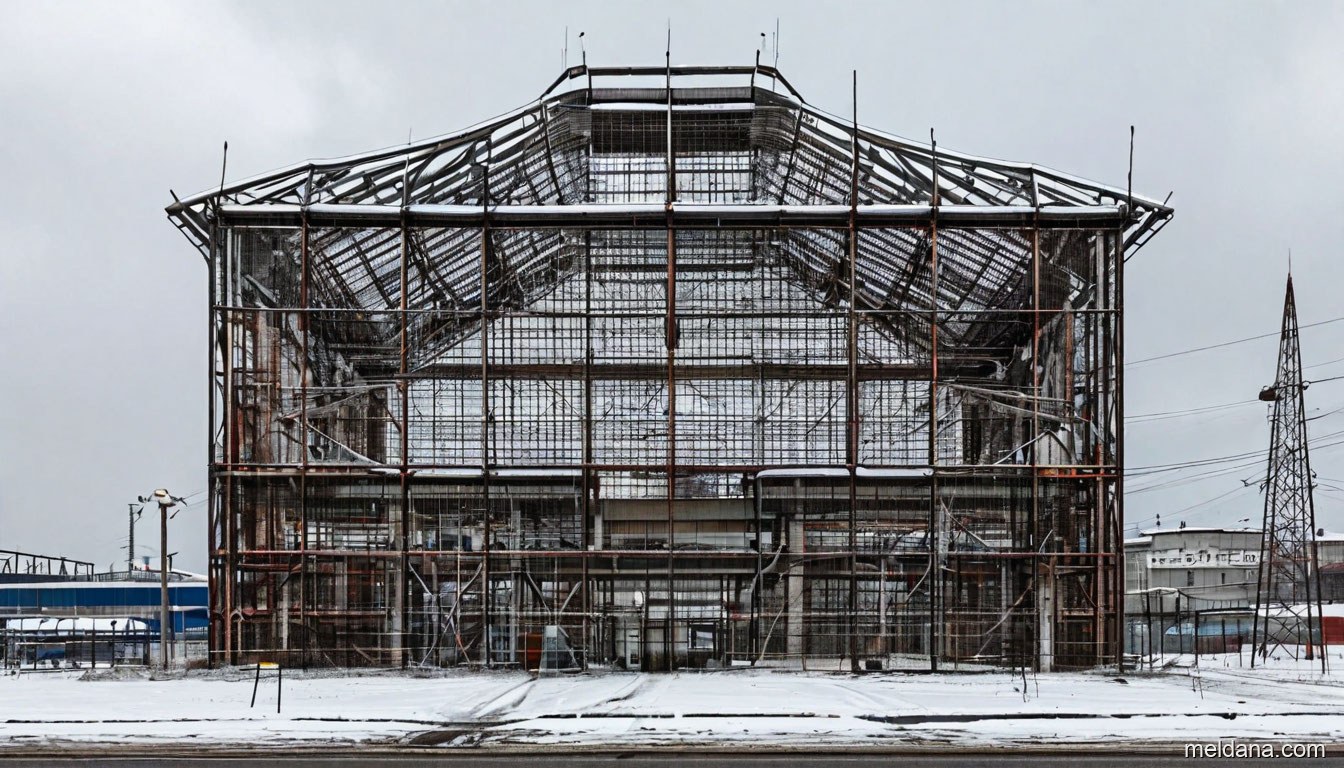

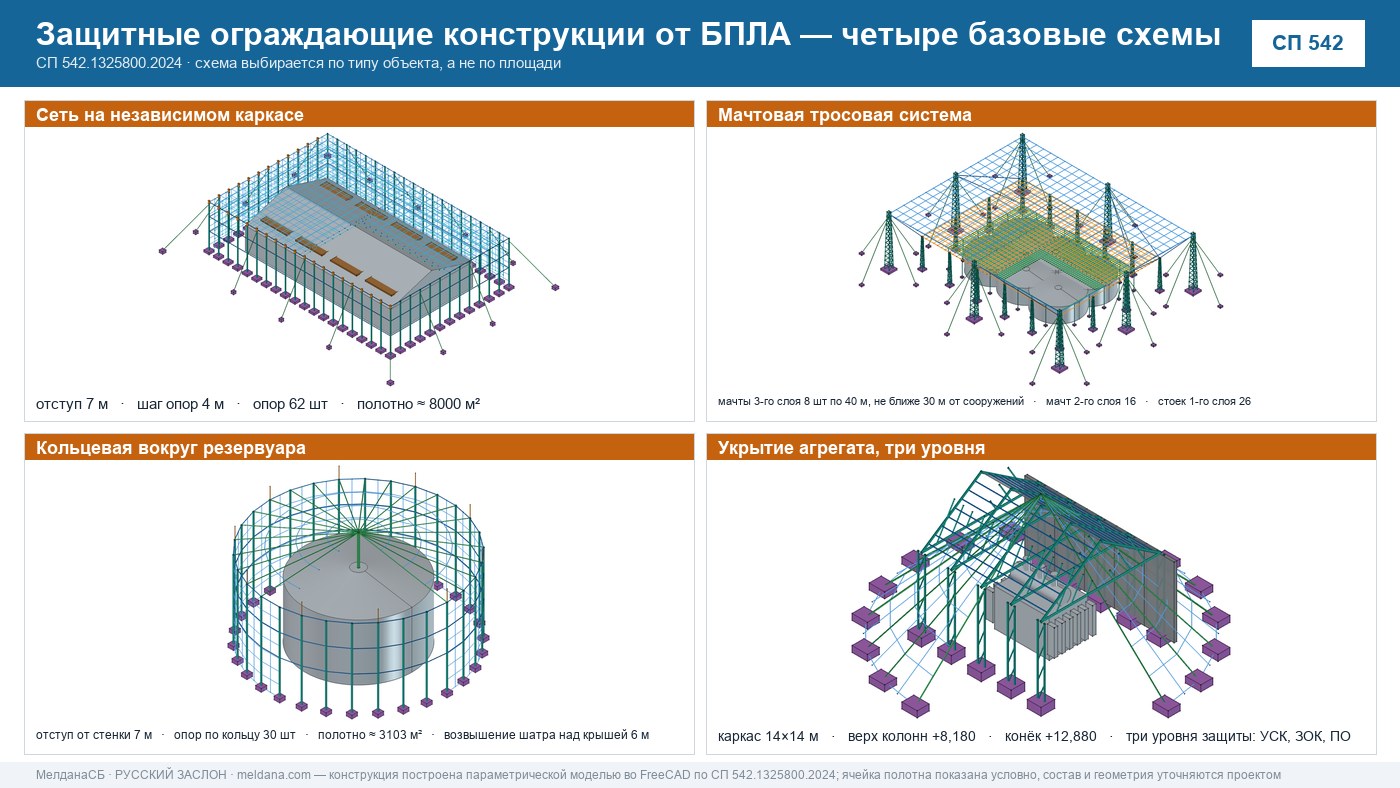

ЗОК — инженерная независимая пространственная рамно-сетчатая конструкция вокруг и над защищаемым объектом. БПЛА при подлёте ударяется об улавливающую сеть и теряет кинетическую энергию до того, как достигнет здания или оборудования. Нагрузка от удара воспринимается несущим каркасом ЗОК и не передаётся на объект. По СП 542 применяется независимый тип (рис. 6.2): конструкция автономна, стоит на собственных фундаментах и исключает повреждение здания при ударе дрона с боевой частью.
Четыре уровня защиты по СП 542
| Уровень | Класс БПЛА | Состав конструкции |
|---|---|---|
| 1-й | малый (FPV, квадрокоптеры) | сетки + тросы + опоры + растяжки |
| 2-й | + лёгкий («Ланцет», до ~12 кг) | + дополнительные защитные сетки |
| 3-й | + средний (десятки–сотни кг) | + энергопоглощающие тюфяки/маты |
| 4-й | средний с поражением осколками | + противоосколочные стенки |
Базовая линейка ЗАСЛОН рассчитана на 2-й уровень (БПЛА «Ланцет-3», 12 кг, 41,7 кДж). Для критических объектов с угрозой тяжёлых дронов проектируем усиленные решения 3–4 уровня.
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Из чего состоит ЗОК ЗАСЛОН
Конструкция собирается из единой сертифицированной линейки ЗАСЛОН (собственное производство), что обеспечивает совместность расчётных характеристик и гарантию производителя на весь объект.
| Элемент | Характеристика |
|---|---|
| Улавливающая сетка (стены) | ЗАСЛОН Сеть-М 80×100 мм, проволока Ø3,7 мм, оцинкованная плетёная, ГОСТ Р 51285 |
| Кровельная сетка | ЗАСЛОН Контур-М с вплетённым несущим тросом Ø4 мм — равномерная нагрузка по плоскости кровли |
| Опорные стойки | ЗАСЛОН Стойка h=6 и 9 м, сталь 09Г2С, горячее цинкование ≥85 мкм (ГОСТ 9.307) |
| Тросовая система | прогоны Ø6 мм (3 яруса) + диагональные стяжки Ø8 мм, оцинкованный канат |
| Фундаменты | винтовые сваи Ø76 мм, L=2,5 м, сталь С245 — без мокрых работ, несущая способность подтверждается протоколом |
Подробнее о составе и линейке ЗОК ЗАСЛОН →
Для каких объектов нужна ЗОК
Пассивная защита от БПЛА актуальна прежде всего для объектов критической инфраструктуры: энергетика (подстанции, ОРУ, трансформаторы), ТЭК и нефтегаз (резервуары РВС, нефтебазы, склады ГСМ), теплоснабжение (котельные), водоснабжение (водоканалы, хлораторные), промышленность и металлургия, административные и режимные объекты. Под каждый тип объекта — своя модель угрозы и свой класс защиты.
Как мы реализуем проект ЗОК
- Обследование объекта. Выезд специалиста, обмеры, геодезия, ситуационный план. Определение уровня угрозы и класса защиты по СП 542.
- Проектирование по СП 542. Разработка ПД и РД (КМ, КМД, ПОС, ППР), расчёт нагрузок по методике МЧС, согласование с заказчиком.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж под ключ. Фундаменты, стойки, натяжка тросовой системы, укладка улавливающих сеток, акты скрытых работ.
- Натурные испытания и сертификация. Контроль натяжения и деформаций, протокол испытаний и сертификат производителя с подтверждёнными параметрами ударостойкости.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
ЗОК ЗАСЛОН или сетка без проекта
| Критерий | ЗОК ЗАСЛОН | Накидная сетка без проекта |
|---|---|---|
| Расчёт по СП 542 | да, под класс угрозы объекта | нет |
| Тип конструкции | независимая, на своих опорах | крепится на здание, передаёт удар |
| Натурные испытания | протокол ударостойкости | нет |
| Гарантия | 5 лет от производителя | нет |
Стоимость
ЗОК — проектное решение, цена зависит от площади, высоты, класса угрозы и конфигурации объекта. Ориентир для типовых объектов — от 1,8–3 млн ₽ за комплект «проект + производство + монтаж». Работаем по 223-ФЗ и 44-ФЗ, на ОСНО (НДС 22%), есть действующее членство в СРО. Точная стоимость — после обследования и расчёта по СП 542.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Чем ЗОК отличается от системы обнаружения дронов?
На какой дрон рассчитана конструкция?
Сетка не упадёт на объект при ударе?
Нужен ли проект или можно просто купить сетку?
Сколько занимает реализация?
